橋架是一個支撐和放電纜的支架，由主體（托盤或梯架）、附件和支、吊架等部件構成，用于支撐電纜線路且具有一定剛度的結構系統。

電纜橋架分為槽式電纜橋架、托盤式電纜橋架和梯級式電纜橋架、網格橋架等結構；由支架、托臂和安裝附件等組成。

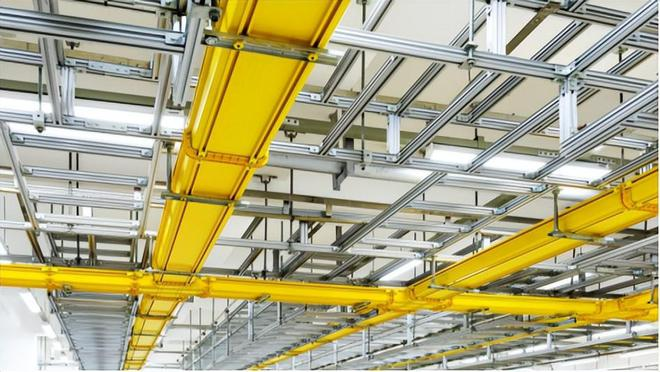

電纜橋架使用場景圖

電纜橋架作為布線工程的一個配套項目，可以獨立架設,也可以敷設在各種建(構)筑物和管廊支架上，體現結構簡單、造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理。

安裝在建筑物外露天的橋架，如果是在鄰近海邊或?qū)儆诟g區，則材質必須具有防腐、耐潮氣、附著力好，耐沖擊強度高的物性特點。

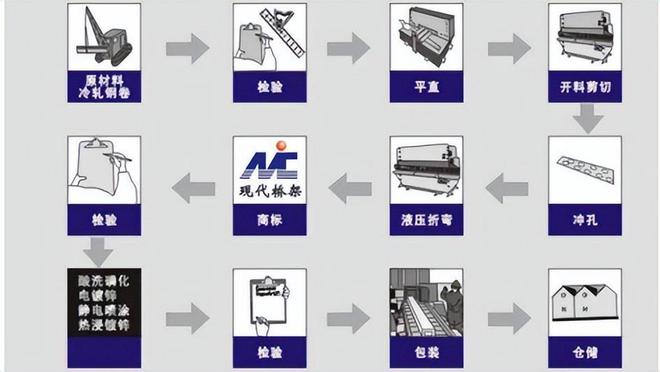

電纜橋架生產工藝流程

一.電纜橋架分類

電纜橋架是由托盤或梯架的直線段、彎通、組件以及托臂（臂式支架）、吊架等構成具有密接支撐電纜的剛性結構系統之全稱。

建筑物內橋架

電纜橋架是一款為保護電纜而衍生的產品，是電纜的保護殼，防止電纜受到外界因素的損壞，主要由支架、托臂和安裝附件組成。

建筑物內橋架可以獨立架設，也可附設在各種建筑物和管廊支架上，結構簡單、造型美觀、配置靈活、維修方便。

產品選用優質冷軋鋼板表面工藝有熱鍍鋅、靜電噴涂、防火涂料、熱浸鋅、不銹鋼、鋁合金所有零件都經過鍍鋅處理，保護電線電纜不受到外部要素毀壞確保安全用電。按照樣式，電纜橋架主要可以分為無孔托盤式橋架（槽式橋架）、梯級橋架（梯階式電纜橋架）、有孔托盤式橋架（托盤式電纜橋架）等

1.槽式電纜橋架是一種全封閉式型電纜橋架。它適用鋪設計算機電纜、電力電纜、熱電阻電纜線以及他高精度系統軟件的變頻電纜等。關鍵用以變頻電纜的屏蔽掉影響和重浸蝕中自然環境電纜線的安全防護。

2.梯階式電纜橋架

電纜橋架是依據世界各國相關材料而改善設計的。它具備重量較輕、低成本、造型設計獨具一格、安裝便捷排熱、透氣性好等優勢。關鍵用以直徑很大電纜線的鋪設，合適于高、低壓動力電纜的鋪設。

3.托盤式電纜橋架

托盤式電纜橋架是原油、化工廠、輕工業、通訊器材等層面運用普遍的一種。它具備重量較輕、荷載大、造型設計美觀大方、構造簡易、安裝便捷等優勢托盤式電纜橋架關鍵用于動力電纜的安裝，也合適于變頻電纜的鋪設。

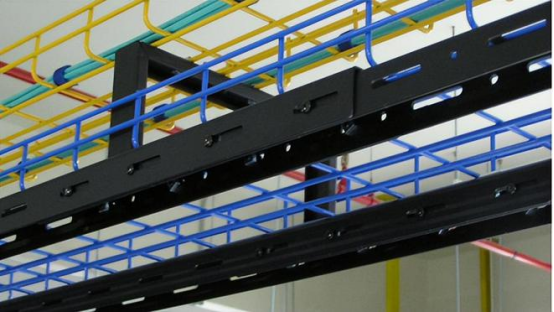

二、電纜橋架的安裝電纜橋架在我國的應用只有十多年,在歐美發達國家也不過是幾十年。在一個機房項目中，比起造價昂貴、高科技的硬件和軟件，橋架比較很不起眼，也很少為人關注，但它卻也是整個布線工程中不可缺少的部分。

1.電纜橋架安裝工藝流程

定位放線→預埋鐵件或膨脹螺栓→支、吊、托架安裝→橋架安裝→保護接地安裝

2.電纜橋架安裝注意事項說明

1）外觀檢查熱鍍鋅的電纜橋架鍍層表面應均勻，無過燒、掛灰、局部未鍍鋅等缺陷。靜電噴塑應平整、光滑、均勻、不起皮、無氣泡、水泡橋架本身應平整，無扭曲變形，內壁應光滑、無毛刺橋架焊縫表面應均勻，不得有漏焊、裂紋、燒穿等缺陷。

2）電纜橋架的安裝位置橋架水平敷設時，距地高度一般不宜低于2.5m。橋架多層敷設時，為了散熱、維護以及防干擾的需要,橋架層間應留有一定的距離電纜橋架在與各種管道平行敷設時，其凈距應符合有關的規定。

3）支吊架的安裝電纜橋架的支吊架質量應符合現行的有關技術標準電纜橋架水平敷設時，支撐跨距一般為1.5~3m，垂直敷設時，固定間距不宜大于2m兩相鄰橋架托臂之間水平高度差不應大于10mm,兩相鄰橋架托臂垂直中線的垂直偏差不應大于20mm。

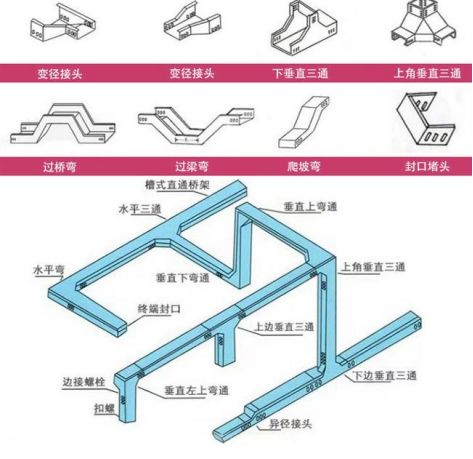

電纜橋架安裝結構示意圖

4）確定橋架的寬度根據布放電纜條數、電纜直徑及電纜的間距來確定電纜橋架的型號、規格,托臂的長度,支柱的長度、間距，橋架的寬度和層數。

5)確定安裝方式根據場所的設置條件確定橋架的固定方式,選擇懸吊式、直立式、側壁式或是混合式,連接件和緊固件一般是配套供應的，此外，根據橋架結構選擇相應的蓋板。

三、電纜橋架安裝方式目前，市場上常用的安裝方法主要分為水平吊裝-吊框、水平吊裝-托臂、水平吊裝-橫擔、垂直靠墻-馬凳四種。

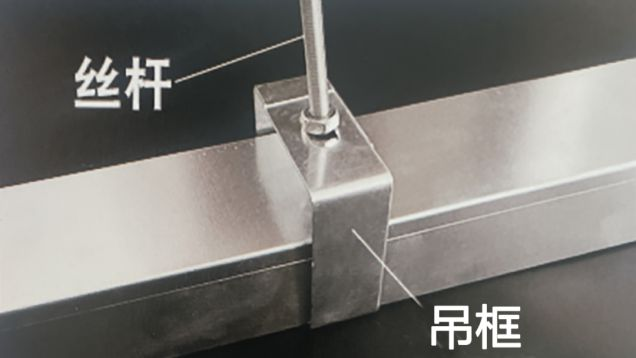

1.水平吊裝-吊框吊框安裝適用于小規格水平吊裝使用.用料配比 1.5-2 米橋架的間隔安裝一個吊框，一個吊框配一根吊桿和一套組合膨脹。

吊框場景展示圖

2.水平吊裝-托臂

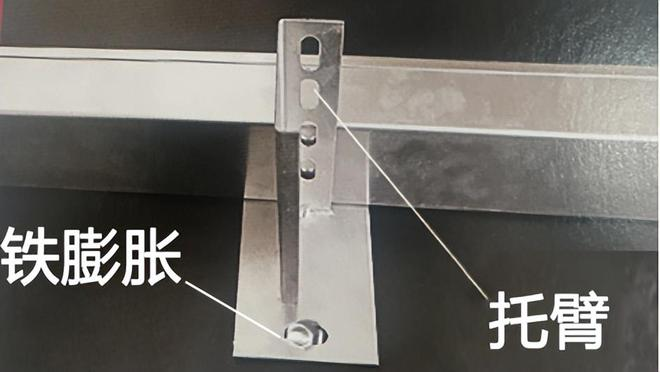

托臂安裝適用于橋架水平靠墻使用。用料配比1.5-2 米橋架間隔安裝一個托臂，一個托臂配四個鐵膨脹和六套螺絲。

托臂場景展示圖

3.水平吊裝-橫擔

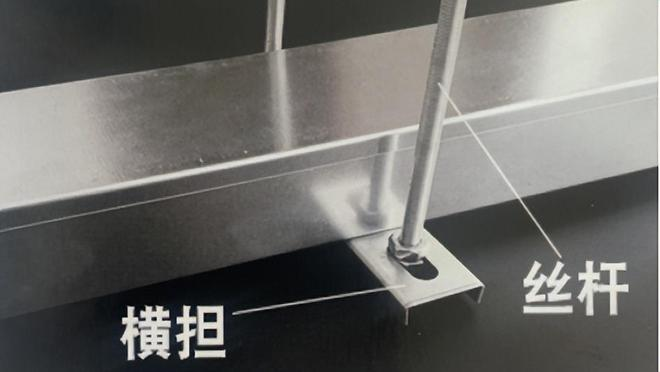

橫擔安裝適用于大規格水平吊裝使用。用料配比1.5-2 米橋架的間隔安裝一個橫擔，一個橫擔配兩根吊桿和兩套組合膨脹。

橫擔場景展示圖

4.垂直靠墻-馬凳

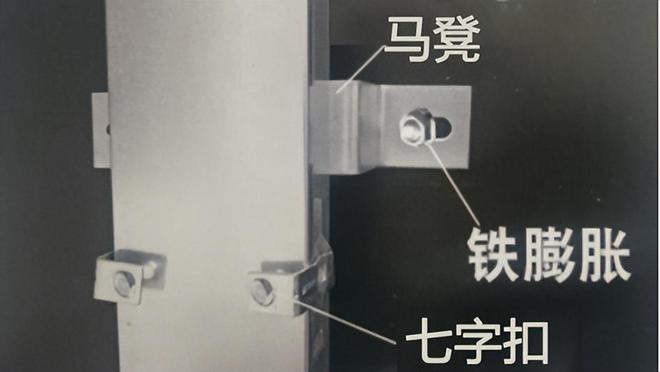

馬凳安裝適用于橋架垂直靠墻使用(抬高五公分)。用料配比 1.5-2 米橋架間隔安裝一個馬凳，一個馬凳配兩個七字扣。

馬凳場景展示圖

不過，值得注意的是，電纜橋架作為布線工程的一個配套項目，目前尚無專門的規范指導，每個生產廠家的規格程式缺乏通用性。因此，設計選型過程應根據弱電各個系統纜線的類型、數量，合理選定適用的橋架。
